達人多軸鉆床ZK5213安裝與調試
瀏覽量：5次 發布時間：2015-10-26 17:35:19
數控ZK系列達人多軸鉆床，增加觸摸屏，采用全自動PLC控制，光柵尺控制進給深度，操作界面簡單易用。采用深孔加工程序，多段進給多次排屑，實現深孔加工。
一、安裝
1、機床的吊運
機床的重心較高，在用叉車起動時應注意機床的平衡性。如用繩索起吊，必須注意周圍安全，防止側翻。
◆ 注：機床和吊繩之間應放置較軟的保護性物品，以免損壞機床油漆。
2、機床的清洗
出廠前機床的表面涂了一層防銹油。安裝后，必須用煤油或清洗劑進行清洗。
◆ 注：不能用汽油或腐蝕性的溶劑清洗機床，并注意防火。
3、機床的安置
在機床的周圍應預留出足夠的空間（大約為機身四周一米左右），以便于添加保護罩、油箱拉出加油，及操作工人上下料。
4、調平多軸鉆床
當機床吊放到地腳螺釘上以后，將水平儀放置在機床工作臺導軌面上交替移動，并不斷微調地腳螺栓，直至平整為止。
◆ 注：沿工作臺導軌平面的縱橫向方向移動時，水平儀續數誤差應小于0.1‰；水平儀請選用讀數為0.02mm/m的框式水平儀或合像水平儀。
二、調試
1、接水泵電源和添加冷卻水
水泵電源線一頭接于底座背面插孔，一頭接于水箱泵旁邊，以螺母擰緊。往水箱內添加冷卻水和5%~8%皂化液，直到箱滿為止，約60升。
◆ 注：冷卻水泵不可在水箱中沒有冷卻水的情況下運轉，否則會損壞水泵。（冬季，如果冷卻水結凍，請使用10℃左右的溫水融化后，方可開機）
2、添加液壓油
在使用機器前，必須先加干凈液壓油，直到油面計黑線位置。
注：冬天用L-HL32，夏天用L-HL46

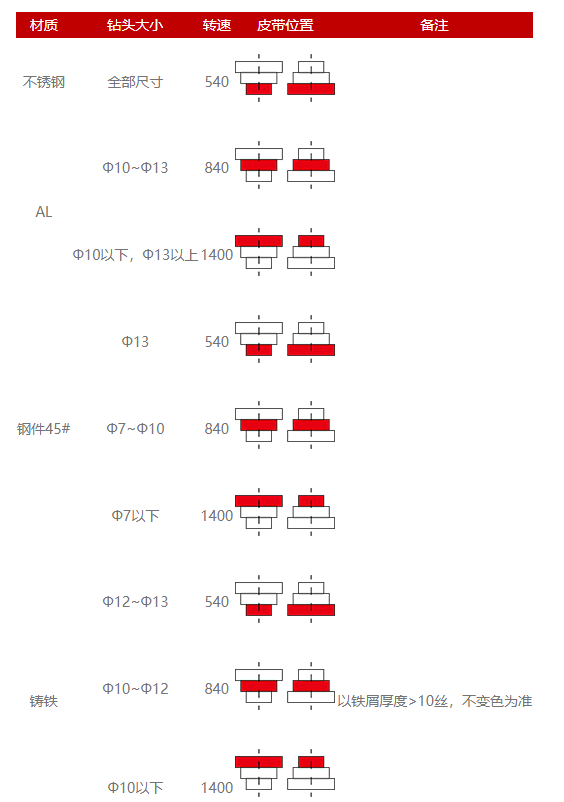

3、調節主軸轉速
4、調速閥
◆ 注：不銹鋼一般放在1檔，最終值需在參考值范圍左右微調
5、接通電源
50HZ/380V三相交流電源電源線截面2.5mm 以上
5根線，3根三相線先無順序接上（L1、L2、L3），并接好地線和零線，接通電源后，確認鉆頭旋轉方向，如果鉆頭反向旋轉，則將任意2根電線相互調換接上即可。
◆ 注：應該由專業電工依照國標進行配電，配電時應先斷電，并確認電壓值。
6、安裝鉆頭
7、調整移動臂
將鉆頭對準鉆孔的位置，升降機架左右微調移動臂位置，鎖緊移動臂的鎖緊螺母，固定移動臂。
8、工作行程
先啟動油泵
第一步：機頭升到一定高度后，觸摸屏按“置原點”“確定”。
第二步：下降一點機頭，按“回原點”，待機架回到原點后確定在零位。
第三步：“下降”，機頭降至工件表面，觸按“置表面”，“確定”。
第四步：“回原點”，“數據設定”，“鉆孔深度”，輸入需要的深度。
第五步：“返回”，“自動控制”，“水泵自動”，放上工件就可以開始試鉆了。
