　　達人QK6623*36是數控多軸打孔結合多軸攻絲的鉆攻一體機，通過移動工作平臺實現多工位聯動，重復定位，完成鉆孔攻絲動作。

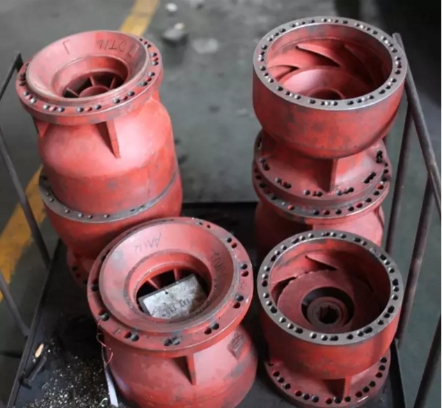

農業泵外殼

加工要求　　

1.孔徑： Φ14mm；Φ11 mm，攻絲UNC1/2-13；

2.孔深：一邊15mm通孔，另一端30mm，攻絲深度20mm；

3.孔數分布：泵兩端面打12個孔，孔均勻分布；其中一端面在打孔基礎上攻絲

4.打孔24孔，攻絲12孔，一次裝夾完成；

5.工件材質：鑄鐵；工件外形尺寸：直徑200-300mm，高度280mm-320mm；

設計方案

1.在原雙頭鉆孔攻絲機基礎上，新增一工位，即三工位；

2.工件兩端同時分別打12孔，并通過移動工作臺滑動將工件自動移至攻絲工位，重復定位精度達到±0.005；

3.自動排屑系統；

4.全封閉防護罩，保障操作者人身安全及車間環境；

5.采用高品質絲桿，經久耐用；

6.自動潤滑系統，延長導軌使用壽命；

7.伺服電機驅動進給，進給力均勻、穩定；

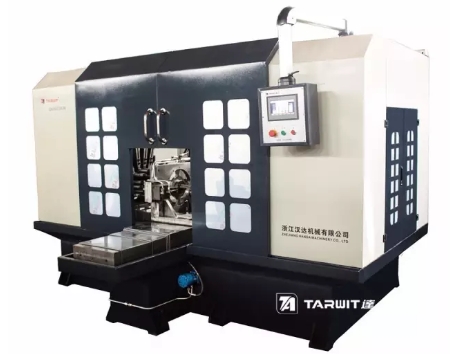

　　設計機型：達人多軸鉆攻一體機QK6623*36

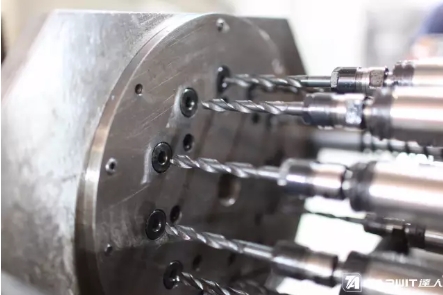

高穩定度鉆桿，經久耐用

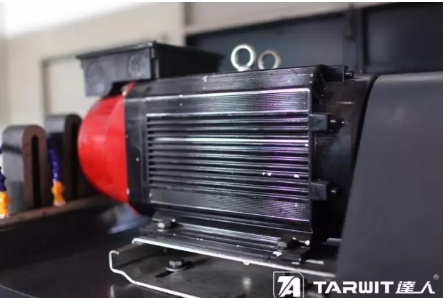

伺服驅動

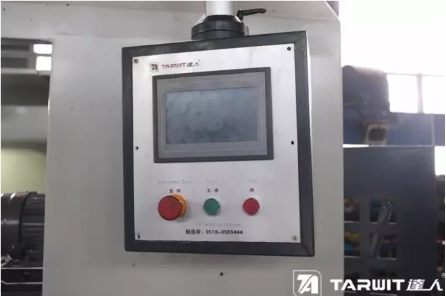

一鍵操作，簡單易學

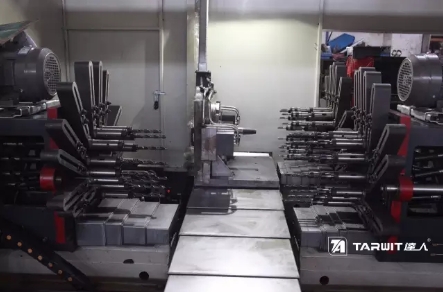

自由移動工作滑臺

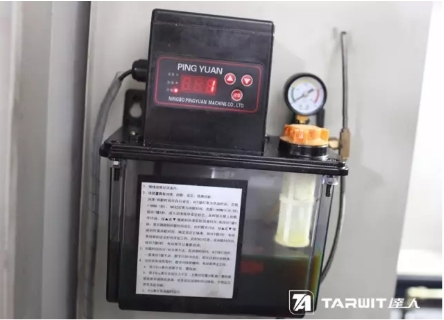

自動加油，潤滑導軌

想看機器視頻，加微信（電話）15372276800
